VMC per ambulatori dentistici

[shinobi9]

Buongiorno,
devo progettare gli impianti per un ambulatorio dentistico.
A livello tecnico la questione è semplice, si pensava a VRF con unità interne a plafoniera per ogni ambiente + un sistema di VMC con bocchette di immissione sopra porte e ripresa comune in corridoio e WC.

Non so bene però come orientarmi a livello normativo ovvero:

- innanzi tutto ora devo considerare la norma UNI EN 16798 ( e non la UNI 10339 vecchia) giusto?
- ci sono predisposizioni specifiche per sale RX e sterilizzazione?
- la normativa regionale a livello gerarchico conta più della UNI 16798?

Grazie

[NoNickName]

Io considererei la UNI EN 16798, a meno che la tua Regione non imponga valori diversi, ma anche UNI EN 17115 (ventilazione in ambienti sanitari).
La normativa regionale prevale sulle UNI quando definisce requisiti minimi cogenti.

Requisiti tipici per ambulatori dentistici
Ricambi d’aria minimi: 6–10 vol/h per ambulatori e sale operative.
Sala operativa: neutra o leggermente positiva.
Locale sterilizzazione: zona sporca → negativa; zona pulita → positiva.
Filtrazione: almeno F7–F9 in mandata; in alcuni casi HEPA in sterilizzazione.
Portate minime: 40–60 m³/h per persona + contributo per inquinanti specifici (aerosol odontoiatrici).
Controllo umidità: 40–60% per comfort e riduzione aerosol.

Per i locali radiologici odontoiatrici non esistono requisiti di ventilazione normati, che io sappia.

[shinobi9]

In allegato ho messo quello che mi risulta dalla UNI EN 16798 calcolato con "Metodo 2" (che se ho ben capito è quello che va per la maggiore in Italia) con livello 1. Il metodo 2 prescrive 10 l/s per persona (36 mc/h).
Se considerassi 6-10 vol/h per ogni sala verrebbero portate molto più grandi, bel oltre i 1000 mc/h.. mi sembra eccessivo

[NoNickName]

In attesa 5 vol/h e in sterilizzazione 2?

[NoNickName]

UNI EN 17115 (ventilazione in ambienti sanitari).

errato riferimento: mi correggo.
UNI CEN/TS 16244:2018
La normativa per la ventilazione negli ospedali è destinata a tutti i locali sanitari in cui vengono erogati i servizi sanitari. È applicabile ai servizi sanitari erogati in un ospedale, in una clinica o in altri locali.

[HUGO]

In attesa 5 vol/h e in sterilizzazione 2?

Eh si. Si va per numero di persone

[shinobi9]

Eh si. Si va per numero di persone

Eh infatti...ora non so in quanti sterilizzano..al massimo posso mettere 2 ma mi sembra tutto un pò aleatorio.
Soprattutto, mi chiedo se chi fa queste leggi capisca quanto è complicato il bilanciamento per una vmc classica..

[NoNickName]

Eh infatti...ora non so in quanti sterilizzano..al massimo posso mettere 2 ma mi sembra tutto un pò aleatorio.

ok il ricambio per il benessere, ma queste zone sono tecniche, che necessitano di ventilazione per scopi diversi.

[arkanoid]

Occhio che la 16790 ha due contributi: uno per persona (non adattata) e uno per superficie, vanno sommate le due quote.

[shinobi9]

Occhio che la 16790 ha due contributi: uno per persona (non adattata) e uno per superficie, vanno sommate le due quote.

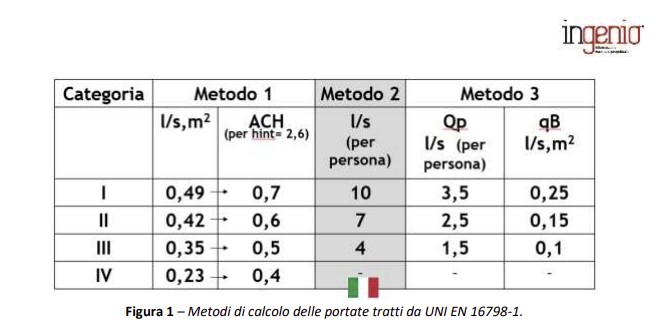

Il “metodo 3” ha 2 contributi da sommare.
Il metodo 2 invece no. Sono 10 l/s a persona e basta.

Comunque alla fine pensavo di fare un “ibrido” ovvero sale mediche e sterilizzazione 6 vol/h e ambienti tipo uffici o sala attesa 16798.

[simcat]

aggiungi anche verifica x ASL, magari vogliono la 10339...

[ponca]

Esiste un libro, un manuale o qualcosa del genere per approfondire la uni 16798?

[ererpo]

Esiste un libro, un manuale o qualcosa del genere per approfondire la uni 16798?

Norma davvero molto semplice, basta leggerla assieme all'allegato nazionale pubblicato a novembre.
Propone 3 metodi per la stima della portata di ricambio, ma poi nell'allegato nazionale (italiano) viene specificato che solo i primi due possono esser usati per edifici non residenziali e solo il primo deve essere usato in ambito residenziale

[ererpo]

Occhio che la 16790 ha due contributi: uno per persona (non adattata) e uno per superficie, vanno sommate le due quote.

Il “metodo 3” ha 2 contributi da sommare.
Il metodo 2 invece no. Sono 10 l/s a persona e basta.

Sbagliato, da dove hai preso queste considerazioni?

[ponca]

Esiste un libro, un manuale o qualcosa del genere per approfondire la uni 16798?

Norma davvero molto semplice, basta leggerla assieme all'allegato nazionale pubblicato a novembre.
Propone 3 metodi per la stima della portata di ricambio, ma poi nell'allegato nazionale (italiano) viene specificato che solo i primi due possono esser usati per edifici non residenziali e solo il primo deve essere usato in ambito residenziale

Un po' più complessa del 10339 comunque sarà
E oltre alla portata d'aria c'è il tema della filtrazione

[arkanoid]

aggiungi anche verifica x ASL, magari vogliono la 10339...

Non possono, la 10339 non esiste più.

[shinobi9]

Occhio che la 16790 ha due contributi: uno per persona (non adattata) e uno per superficie, vanno sommate le due quote.

Il “metodo 3” ha 2 contributi da sommare.
Il metodo 2 invece no. Sono 10 l/s a persona e basta.

Sbagliato, da dove hai preso queste considerazioni?

Forse leggendola?
