Configurazione collettore mandata/ritorno pannelli radianti

[niccolo94]

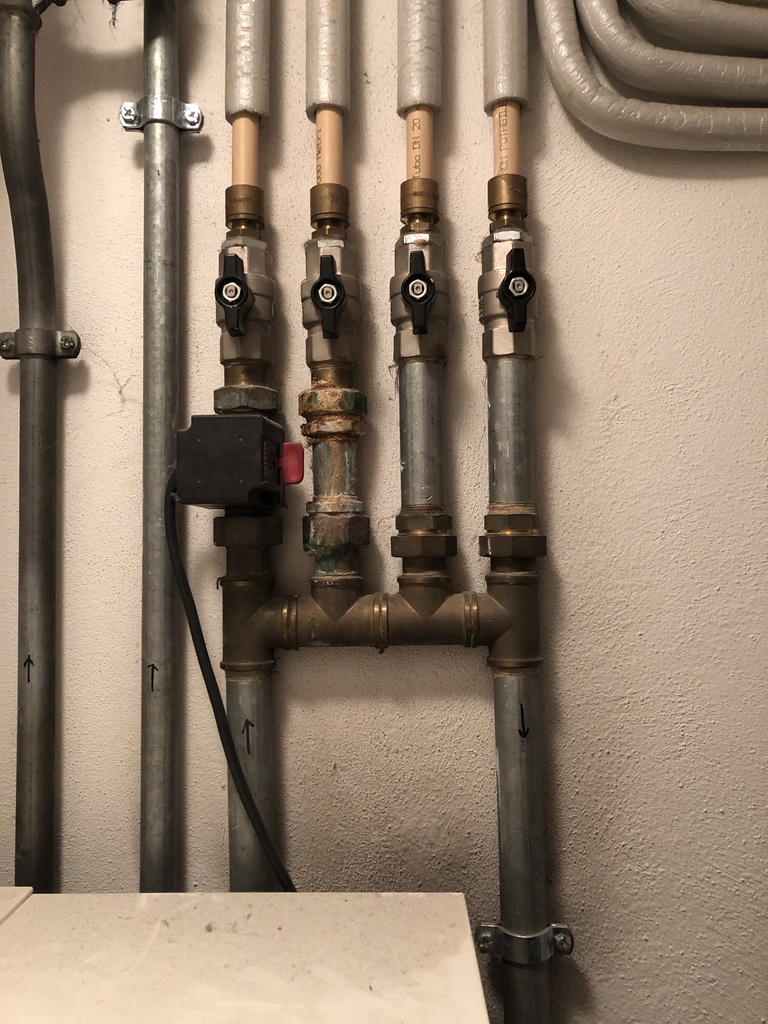

Buongiorno a tutti. Per curiosità personale sto cercando di capire il mio impianto di riscaldamento a pannelli radianti a pavimento. Nella foto allegata riporto il dettaglio del circuito ed una foto del collettore di mandata/ritorno. Proprio su questo elemento ho un dubbio: noto infatti che la mandata ed il ritorno sono collegati. Mi sarei aspettati una valvola tra le mandate ed i ritorni in modo da regolare il fattore di ricircolo, invece non vi è nulla. Qualcuno sa spiegarmi meglio questa configurazione e come si ripartisce la portata tra mandata e ricircolo? In questa configurazione non si rischia che la pompa faccia circolare il flusso nel verso opposto?
Grazie, specifico che non sono un tecnico.

[Tom Bishop]

Sulle utenze hai delle pompe di circolazione?
Perché così come lo hai disegnato faccio fatica a pensare che possa funzionare.

[NoNickName]

Sulle utenze hai delle pompe di circolazione?
Perché così come lo hai disegnato faccio fatica a pensare che possa funzionare.

Stessa domanda che volevo fare io, e stesso commento.

[niccolo94]

Sulle linee in mandata non ci sono pompe, vanno dirette ai collettori dei due piani. Inizialmente pensavo ci fosse una cieca tra i due “T” centrali ma non c’è nulla.
L’impianto funziona, ormai da 20 anni. Al tatto si sente che le linee in mandata sono più calde rispetto al ritorno…
Chiederò all idraulico alla prossima occasione utile

[Esa]

Perché così come lo hai disegnato faccio fatica a pensare che possa funzionare.

L’impianto funziona, ormai da 20 anni. Al tatto si sente che le linee in mandata sono più calde rispetto al ritorno…

Più passa il tempo e più si capisce che non si sa abbastanza e bisogna sempre studiare.
C'è sempre da imparare ...

[NoNickName]

Al tatto si sente che le linee in mandata sono più calde rispetto al ritorno…

A beh, allora sei a cavallo.
Che sia così da 20 anni, non lo rende automaticamente ben fatto, anzi direi che non ti sei accordo della min...ata da 20 anni a questa parte.

[Tom Bishop]

Chiederò all idraulico alla prossima occasione utile

Sono curioso, poi facci sapere.

[MarcoFu]

Se funziona da 20 anni.. magari valvole di ritegno a valle dei ritorni dell'impianto? O magari quel collettore è magico XD

[arkanoid]

Così come è disegnato non può essere, non funzionerebbe. Probabilmente tra i due tee centrali non c'è aperto o c'è una flangia tarata

[vinz75]

Inizialmente pensavo ci fosse una cieca tra i due “T” centrali ma non c’è nulla.

Penso che Niccolò abbia verificato questa ipotesi.

[arkanoid]

Scusate me l'ero persa. Allora sono molto curioso.

[Ronin]

se l'impianto è davvero come l'hai disegnato (cioè con le valvole dei singoli circuiti "a valle" delle serpentine, invece che "a monte") potrebbe funzionare grazie al fatto che la parte di "mandata" ha una perdita di carico inferiore a quella di "ritorno" (su cui appunto son presenti le valvole): il fatto che l'impianto scaldi ("funzioni") non impedisce che magari buona parte della portata della pompa non faccia altro che girare sul "collettore" (che a modo suo agisce come separatore idraulico...).

[Esa]

la parte di "mandata" ha una perdita di carico inferiore a quella di "ritorno"

Questa non la capisco.
Mandata e ritorno non esistono, se non nel linguaggio quotidiano: ad un certo punto cambia la T, ma l'acqua sempre viaggia allo stesso modo.
Ma, forse, sbaglio.

[arkanoid]

se l'impianto è davvero come l'hai disegnato (cioè con le valvole dei singoli circuiti "a valle" delle serpentine, invece che "a monte") potrebbe funzionare grazie al fatto che la parte di "mandata" ha una perdita di carico inferiore a quella di "ritorno" (su cui appunto son presenti le valvole): il fatto che l'impianto scaldi ("funzioni") non impedisce che magari buona parte della portata della pompa non faccia altro che girare sul "collettore" (che a modo suo agisce come separatore idraulico...).

Non è ragionevole secondo me. La perdita di carico del "cortocircuito" sarà 50 Pa (intendo il "parallelo" con i circuiti, quindi solo il cm tra la seconda mandata e il primo ritorno). Non hai il motore che ti possa spingere l'acqua tra le mandate e i ritorni.
