Rappresentazione Interruttori uscita inverter

[Fotone]

Buona sera, ho un dubbio sulla rappresentazione degli interruttori montati all'uscita dell'inverter lato AC. Se invece del classico MTD sono stati montati un semplice differenziale e un magnetotermico (assolvono quindi alla funzione del singolo MTD) è corretta la loro rappresentazione sullo schema unifilare che preparato?

[Ronin]

direi di sì (anche se in teoria è disegnato "a rovescio", i relè andrebbero a valle dell'interruttore, non a monte, di solito infatti lo schema con quei blocchi si disegna con flusso dell'energia dall'alto in basso)

[Fotone]

direi di sì (anche se in teoria è disegnato "a rovescio", i relè andrebbero a valle dell'interruttore, non a monte, di solito infatti lo schema con quei blocchi si disegna con flusso dell'energia dall'alto in basso)

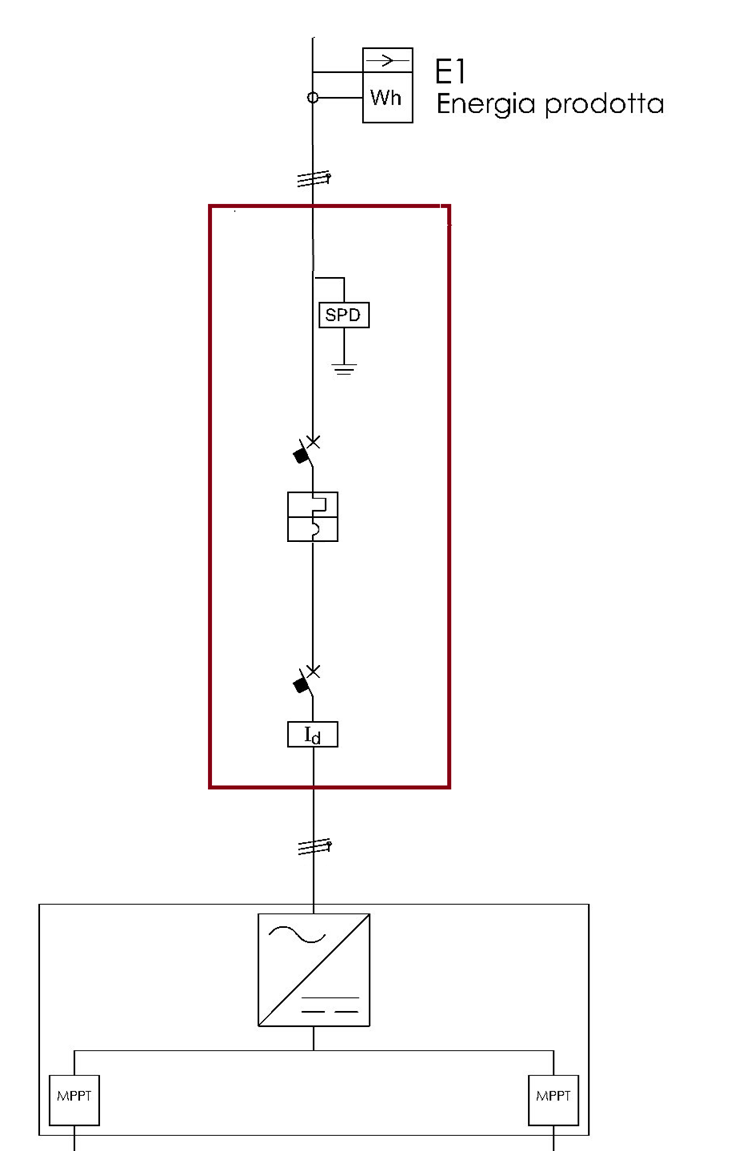

Se per relè intendi lo scaricatore di sovratensione SPD, ho corretto la sua posizione. Allego versione modificata, ci siamo adesso?

[Ronin]

no, intendo i comandi che controllano l'intervento degli interruttori, rappresentati dai rettangoli sotto gli interruttori: quello con scritto Id è lo sganciatore differenziale, gli altri due sono lo sganciatore magnetico e quello termico: questi in teoria andrebbero rappresentati sotto gli interruttori (come sono disegnati) se la corrente fluisse dall'alto verso il basso (come normalmente sono disegnati gli schemi), perchè nella realtà misurano la corrente a valle dell'interruttore (cioè della parte di componente che apre il circuito).
invece la corrente nel tuo disegno fluisce dal basso verso l'alto (dall'inverter verso il contatore) e quindi il simbolo degli interruttori andrebbe disegnato "a testa in giù" (ruotato di 180°).
peccato veniale
