Dimensionamento valvola by-pass chiller

[Servitissimo]

Buongiorno a tutti!
Avrei bisogno di un consiglio/aiuto per il dimensionamento della valvola di by-pass per un chiller.
Ho letto diverse discussioni sul collegamento di una pompa di calore o chiller con accumulo inerziale, in serie, parallelo, ecc.

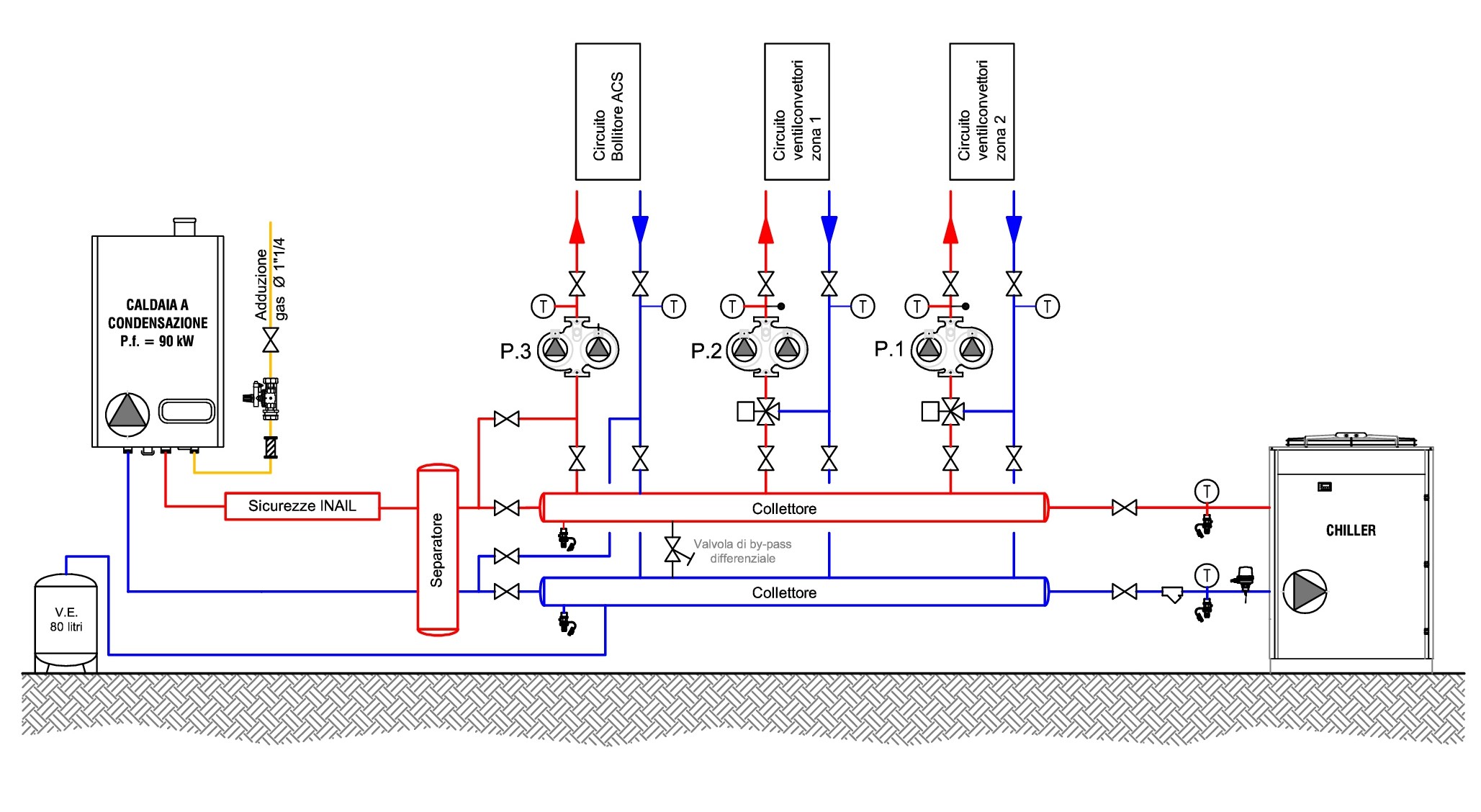

Io ho un impianto come da schema allegato:


il chiller ha integrato un accumulo inerziale in serie sulla mandata. Credo che sia opportuno installare la valvola di by-pass differenziale: la portata nominale della pompa interna al chiller è di 2,5 l/s con una prevalenza utile (al netto dello scambiatore interno e filtro a Y) di ben 15 metri! Ovviamente a me non serve tutta quella prevalenza in quanto i circuiti serviti hanno già il loro circolatore; inoltre le tubazioni di collegamento chiller-collettori hanno lunghezza ridotta (una decina di metri scarsa).

Dovendo mettere la valvola di by pass, se questa è la soluzione giusta, come la scelgo/taro? Devo scegliere una valvola con portata nominale e perdita di carico dell'impianto a quella portata? Per impianto intendo scambiatore interno chiller, filtro a Y, tubazioni di collegamento chiller-collettori e collettori stessi.

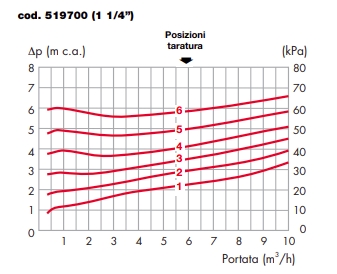

Ho calcolato che tali perdite sono circa 5 metri alla portata di 2,5 l/s. Quindi se fino a qui il discorso è corretto (spero), scegliendo ad esempio il modello della caleffi serie 519 da 1"1/4, dovrei scegliere la posizione 4 . Giusto?? Oppure ho sbagliato tutto?!?


Grazie a chi mi può dare una mano!

[NoNickName]

Non funzionerà mai. Hai un bypass sul separatore.

[Tom Bishop]

Funziona eccome, in estate il separatore è intercettato.

Non serve tararla. Aprile in estate e chiudila in inverno.

[NoNickName]

Funziona eccome, in estate il separatore è intercettato.

E come l'hai dedotto?

[Tom Bishop]

Funziona eccome, in estate il separatore è intercettato.

E come l'hai dedotto?

Che, se i circuiti di spillamento a valle sono chiusi, la circolazione del primario sfiora sulla valvola di by-pass

[NoNickName]

Che, se i circuiti di spillamento a valle sono chiusi, la circolazione del primario sfiora sulla valvola di by-pass

ma anche no.
La domanda era: come hai dedotto che il separatore è intercettato d'estate.

[Servitissimo]

Grazie per le risposte!
Si avete ragione, non ho specificato bene: in estate il separatore è intercettato rispetto i collettori (allo stesso modo il circuito bollitore è intercettato rispetto i collettori) e la caldaia andrà a fare il serpentino del bollitore "direttamente" bypassando i collettori. Durante il funzionamento invernale invece tutti e tre i circuiti si alimenteranno dai collettori.

Una cosa che non mi è chiara: in inverno la presenza della valvola di bypass è un problema perchè parte dell'acqua in aspirazione delle pompe P.1 P.2 e P.3 potrebbe arrivare al collettore di ritorno? Per questo Tom mi hai detto di chiuderla? Ma se sulla derivazioni dove è installata la valvola di bypass mettessi anche una ritegno che permetta solo il flusso dal collettore di mandata a quello di ritorno, è una cosa fattibile?

Grazie per i consigli, non le ho mai utilizzate nella pratica quindi...

[Tom Bishop]

In inverno il by-pass già ce l'hai sul compensatore idraulico.

[Abser]

La valvola di by-pass può essere una semplice valvola di intercettazione con diametro pari a quello dei tubi primari del chiller che in inverno sarà completamente chiusa e in estate completamente aperta. Se poi hai portata eccessiva sul chiller agisci direttamente su una delle 2 valvole del medesimo (solitamente una dovrebbe essere di regolazione appunto per impostare una corretta portata idrica al chiller)

[giacomociop]

Buongiorno a tutti!
Avrei bisogno di un consiglio/aiuto per il dimensionamento della valvola di by-pass per un chiller.
Ho letto diverse discussioni sul collegamento di una pompa di calore o chiller con accumulo inerziale, in serie, parallelo, ecc.

Io ho un impianto come da schema allegato:


il chiller ha integrato un accumulo inerziale in serie sulla mandata. Credo che sia opportuno installare la valvola di by-pass differenziale: la portata nominale della pompa interna al chiller è di 2,5 l/s con una prevalenza utile (al netto dello scambiatore interno e filtro a Y) di ben 15 metri! Ovviamente a me non serve tutta quella prevalenza in quanto i circuiti serviti hanno già il loro circolatore; inoltre le tubazioni di collegamento chiller-collettori hanno lunghezza ridotta (una decina di metri scarsa).

Dovendo mettere la valvola di by pass, se questa è la soluzione giusta, come la scelgo/taro? Devo scegliere una valvola con portata nominale e perdita di carico dell'impianto a quella portata? Per impianto intendo scambiatore interno chiller, filtro a Y, tubazioni di collegamento chiller-collettori e collettori stessi.
Ho calcolato che tali perdite sono circa 5 metri alla portata di 2,5 l/s. Quindi se fino a qui il discorso è corretto (spero), scegliendo ad esempio il modello della caleffi serie 519 da 1"1/4, dovrei scegliere la posizione 4 . Giusto?? Oppure ho sbagliato tutto?!?


Grazie a chi mi può dare una mano!

Perchè non inserire un separatore anche nel freddo?

[Tom Bishop]

Perchè non inserire un separatore anche nel freddo?

Aspetto @NNN e intanto prendo birra e noccioline

[NoNickName]

Perchè non inserire un separatore anche nel freddo?

Aspetto @NNN e intanto prendo birra e noccioline

Separatori, separatori ovunque.

[Servitissimo]

In inverno il by-pass già ce l'hai sul compensatore idraulico.

Già vero! Mi ero concentrato sul funzionamento della valvola dimenticandomi del separatore. Quindi in inverno visto che ho il separatore, è comunque necessario chiudere il bypass?
Mi hai detto di aprirlo tutto il bypass.. Ma il ragionamento della taratura in base a portata e perdite di carico è sbagliato, o solo inutile ai fini pratici del funzionamento?

Grazie
