Buongiorno a tutti, premesso che sono solo parzialmente del settore e sono lato cliente provo a spiegarmi meglio che posso. Pompa di calore aermec NCL0550 (circa 100KW) con pompa non inverter a bordo ad alta prevalenza 20m3h-23m, lo schema che se riesco metto in allegato prevedeva il collegamento dell' inerziale da 500 L in serie sul ritorno, come circuito "secondari" vi sono un impianto radiante a pavimento (portata 4m3h) e una batteria di una UTA (portata 3 l/S). La Pdc è a recupero parziale e il circuito di recupero alimenta il post dell'uta. Problema: viene Aermec e non riesce ad avviare la pdc perchè la macchina ha bisogno di 20m3h, ma ne tornavano indietro solamente 11m3/h e il Dt era elevato. Quindi il tecnico ha sospeso la procedura di avviamento e consigliato di modificare l'impianto con collegamento inerziale a tre attacchi. L'appalto è un appalto integrato quindi l'impresa è anche progettista esecutivo dell'opera e quindi lo schema è come se fosse realizzato dall'impresa che comunque ha accettato di modificare l'impianto senza nulla pretendere. La domanda adesso è questa: la pompa a bordo macchina risulterà sovradimensionata? per fare solo il circuito primario PDC-inerziale con PDC e inerziale a distanza di 4 m si o no, collegate con tubazione da 3" pollici. Nel nuovo schema hanno inserito anche una valvola di taratura DN 80 sul ritorno del primario proprio per questo motivo? La mia paura è che si genererà il problema contrario questa volta sovraportata e bassi Dt.
PS nello schema di variante hanno inserito anche inerziale sul circuito di recupero.
schema funzionale pdc
Moderatore: Edilclima
-
eustassdkid
- Messaggi: 30
- Iscritto il: lun set 11, 2023 16:54
schema funzionale pdc
- Allegati
-
- Schema di variante.png (52.59 KiB) Visto 20 volte
-

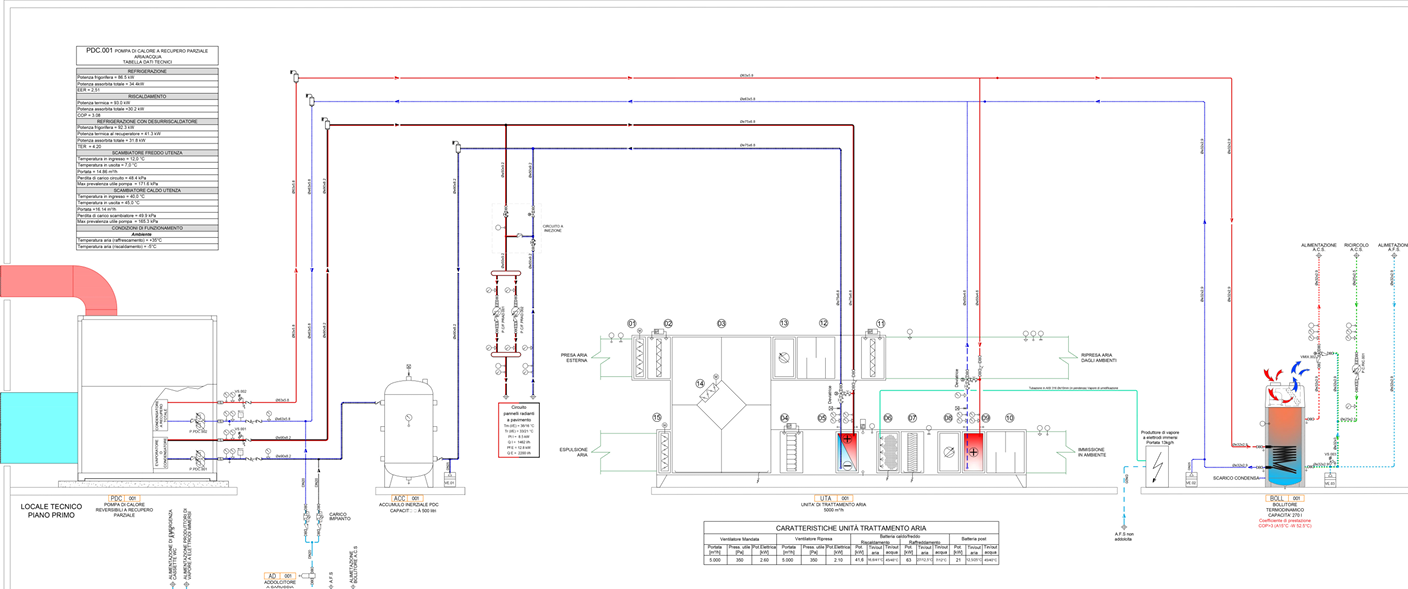

- Schema originale.png (257.16 KiB) Visto 20 volte
